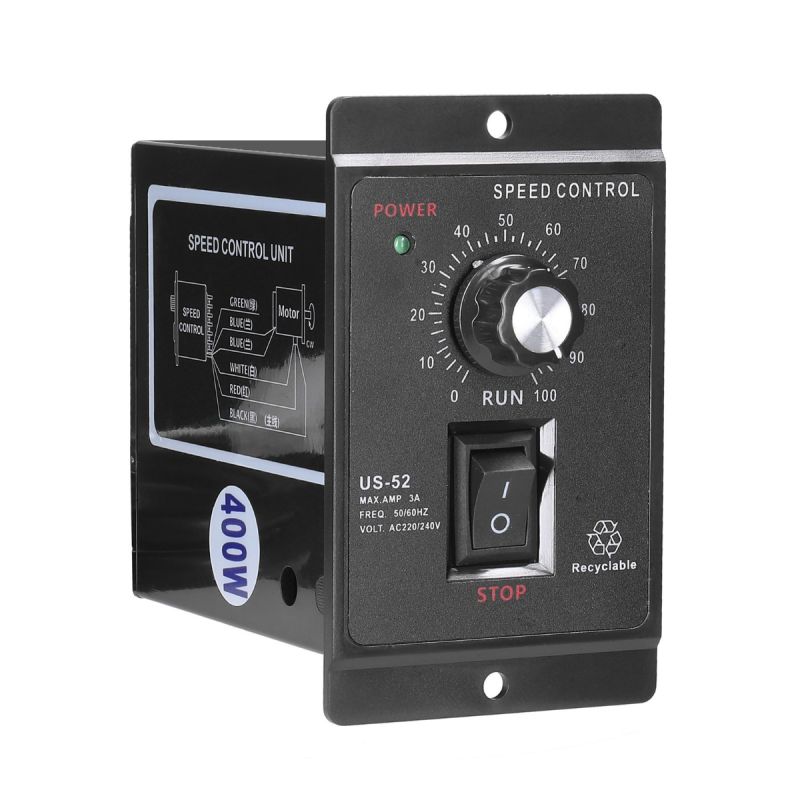

400W AC 220V 50/60Hz AC Drehzahlregler AC Regler Motorsteuerung Vorwärts Rückwärts mit Filterkondensator Motordrehzahl
Merkmale:
Mini-Größe, tragbar und leicht, starke Leistung, einfach zu bedienen und lange Lebensdauer.
Die Parameter sind einfach und leicht zu debuggen, mit geringer Vibration und geringem Geräusch. Es wird der spezielle Rillen-Druckgussrotor mit großem Anlaufdrehmoment und geringer Trägheit verwendet.
Verwendet ein flammhemmendes ABS-Gehäuse, ist verschleißfest, verfügt über einen Verkabelungsschutz und eine Dichtungsstruktur, ist staubdicht, wasserdicht und ölbeständig.

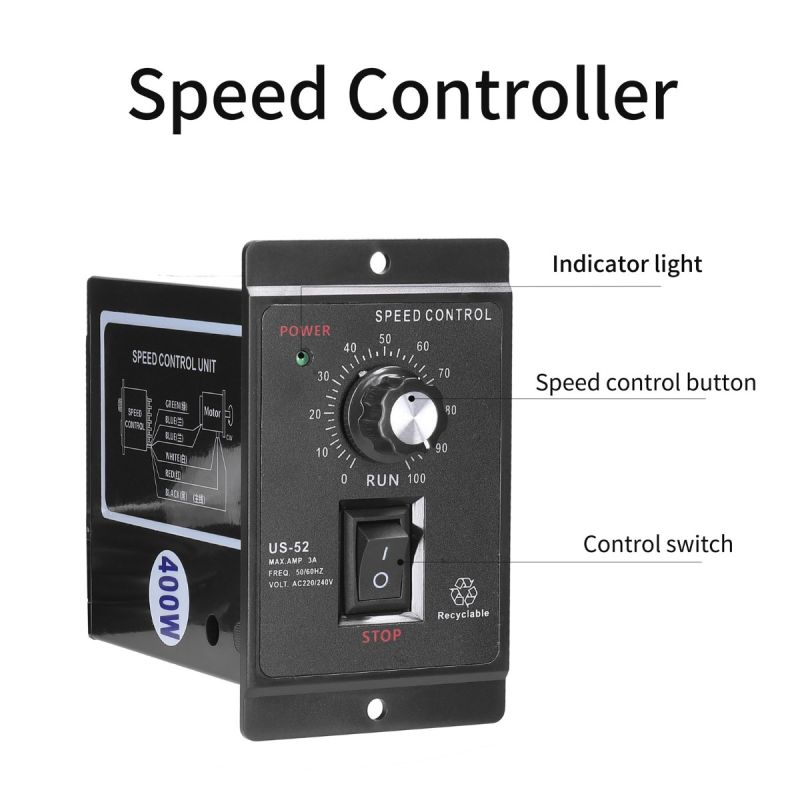

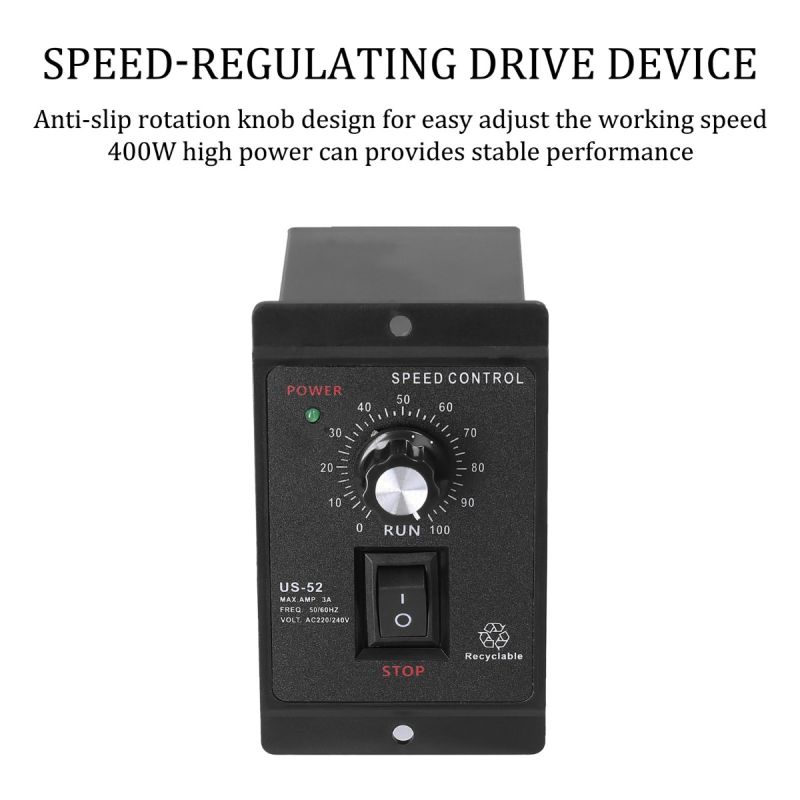

Rutschfestes Design des Drehknopfs zum einfachen Einstellen der Arbeitsgeschwindigkeit.
Verkabelungsschutz, Dichtungsstruktur, staubdicht, wasserdicht und öldicht.
Mit einer Taste können Sie den Motor ein- und ausschalten. Trennen Sie bitte die Stromversorgung, wenn der Betrieb für längere Zeit unterbrochen werden muss.
Gleichlauf und Rückwärtsgang einstellbar, einfach Ihren Anforderungen entsprechend anzupassen.
Der Regler startet langsam und verfügt über eine Softstartfunktion.
Dieser Motordrehzahlregler ist für AC220V 50/60HZ-Motoren geeignet.

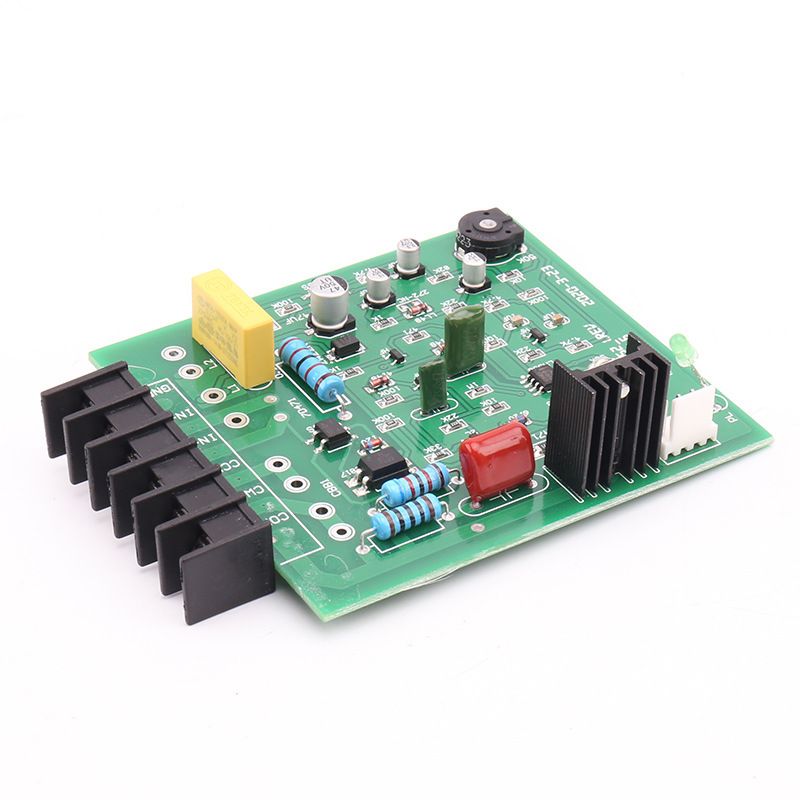

Der Controller verwendet hochwertige elektronische Schaltkreise und integrierte Komponenten für eine lange Lebensdauer.
Der Drehzahlregelungsbereich beträgt 90–1400 U/min bei 50 Hz und 90–1700 U/min bei 60 Hz.
400 W Hochleistung kann für eine stabile Leistung sorgen.
Wird häufig in Produktionslinien der Verpackungs-, Druck-, Lebensmittel-, Elektronik-, Instrumentierungs-, Medizingeräte- und Bekleidungsindustrie zur Drehzahlregelung eingesetzt.
Spezifikationen:
Stromversorgung: AC220V 50/60Hz
Ausgangsstrom: ≤ 3 A
Maximale Geschwindigkeit: 1400 U/min
Relative Luftfeuchtigkeit:<90%;
Umgebungstemperatur: - 10 ~ + 50°;
Motorleistungsbereich: 6 ~ 400 W
Verdrahtungsmethode:

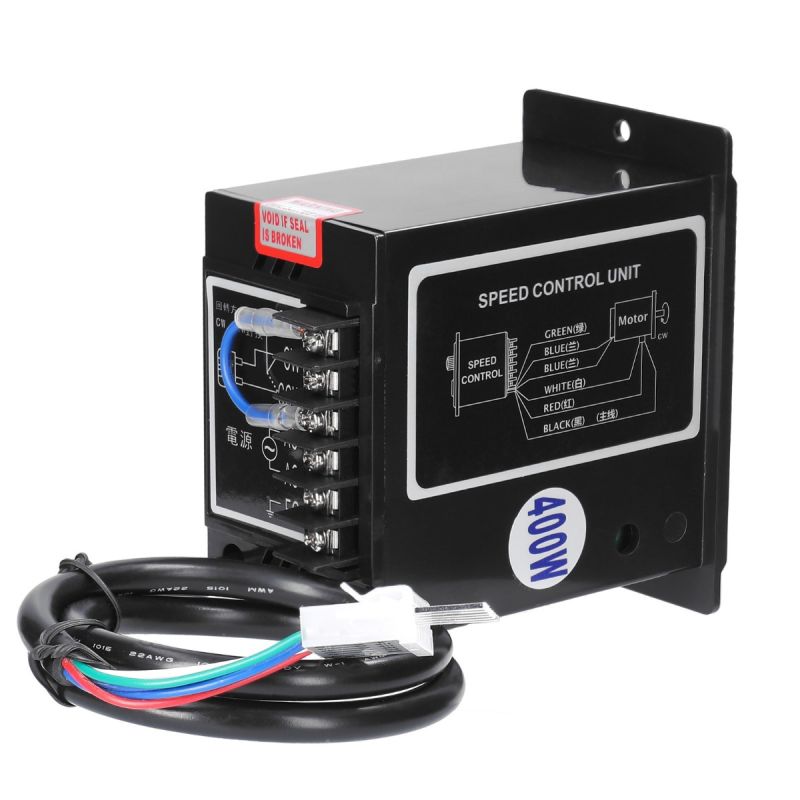

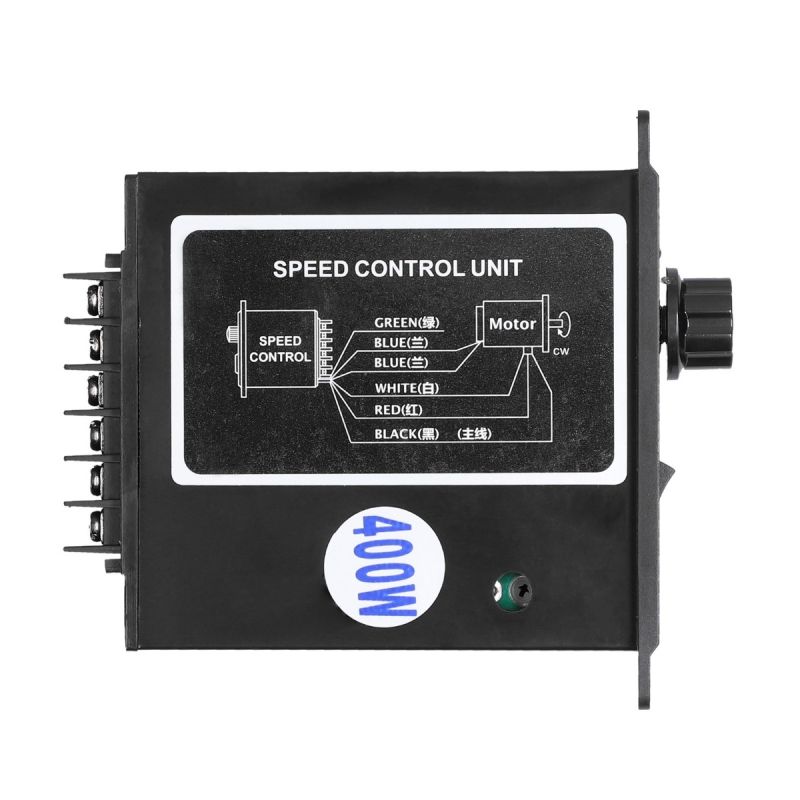

Das rote Kabel ist das Hauptkabel des Motors, das schwarze und das weiße sind die Hilfskabel des Kondensators, das gelbe und das blaue Kabel sind die Rückkopplungskabel der Geschwindigkeitsregelung und das grüne Kabel ist das Erdungskabel.
Anwendung:
1. Schalten Sie den Strom ab, schließen Sie ihn gemäß dem Schaltplan an und stellen Sie sicher, dass der Anschluss korrekt ist.
2. Befestigen Sie den Controller gut und stellen Sie die Geschwindigkeit auf die niedrigste „0“, um plötzliche hohe Ströme und dauerhafte Schäden beim Starten der Stromversorgung zu vermeiden.
3. Schalten Sie dann den Strom ein und stellen Sie den Geschwindigkeitsregler auf die gewünschte Position. Bitte schalten Sie den Strom aus, wenn Sie ihn nicht benötigen.
4. Der Regler ist mit dem Motor verbunden. Wenn das Drehmoment oder die Drehzahl nicht den Anforderungen entsprechen, passen Sie bitte das Feineinstellungspotentiometer an der Seite des Produkts an.
5. Um die Laufrichtung des Motors zu ändern, ersetzen Sie einfach die Jumperleitungen „CCW“ und „CW“ auf der Rückseite des Controllers.
6. Wählen Sie COM und CW-Kurzverbindung, dann dreht sich der Motor im Uhrzeigersinn.
7. Wählen Sie COM und CCW-Kurzverbindung, dann dreht sich der Motor gegen den Uhrzeigersinn.
(Beim Richtungswechsel darf die Richtung erst geändert werden, wenn der Motor vollständig zum Stillstand gekommen ist.)
Lieferinhalt:
1 x Geschwindigkeitsregler
